Какво представлява дефектнотоковата защита и защо е важна?
Дефектнотоковата защита, често наричана ДТЗ, е един от основните елементи за електрическа безопасност в съвременните инсталации.
За много хора електрическото табло изглежда като редица почти еднакви устройства, но всяко от тях има различна задача. Автоматичният прекъсвач защитава основно електрическата линия при претоварване и късо съединение, докато дефектнотоковата защита следи за опасни утечки на ток.
Точно тези утечки могат да бъдат особено опасни, защото понякога са твърде малки, за да задействат обикновения автоматичен прекъсвач.
1. Какво представлява дефектнотоковата защита
ДТЗ следи електрическия ток, който преминава към консуматора и се връща обратно.
При нормална работа тези стойности трябва да са практически еднакви.
Ако част от тока започне да преминава по нежелан път — например към земя, метален корпус или през човек — се появява разлика.
Когато тази разлика достигне определена стойност, защитата прекъсва електрическата верига.
Това се случва много бързо.
2. Защо обикновеният автоматичен прекъсвач не е достатъчен
Това е една от най-честите заблуди.
Автоматичният прекъсвач е изключително важен, но неговата основна задача е друга.
Той защитава линията при:
- претоварване;
- късо съединение;
- прекалено голям ток.
При опасна утечка токът може да бъде сравнително малък и автоматичният прекъсвач да не реагира.
Именно тук ДТЗ изпълнява различна защитна функция.
3. Как възниква утечка на ток
Причините могат да бъдат различни.
Например:
- повредена изолация;
- влага в електрическо устройство;
- дефектен електроуред;
- повреден кабел;
- проблем в електрическа инсталация;
- ток към метален корпус;
- неправилно свързване.
В такива ситуации част от електрическия ток може да започне да преминава извън нормалния си път.
4. Как ДТЗ може да предпази човек
Представете си електроуред с повредена изолация, при който метална част се оказва под напрежение.
Ако човек докосне такава част, през тялото му може да протече ток.
Дефектнотоковата защита може да разпознае разликата между подадения и върнатия ток и да изключи захранването.
Това не означава, че ДТЗ прави всяка ситуация напълно безопасна или че замества останалите мерки за защита.
Тя е част от цялостна система за безопасност.
5. Къде е особено важна
Дефектнотоковата защита е особено важна в помещения и зони, където рискът може да бъде по-висок.
Например:
- баня;
- кухня;
- перално помещение;
- гараж;
- тераса;
- двор;
- външни контакти.
Влагата и електричеството никога не са добра комбинация, затова правилно изпълнената защита в подобни зони е особено важна.
6. ДТЗ и заземяването не са едно и също
Това също често се бърка.
Заземяването и дефектнотоковата защита изпълняват различни функции.
Добрата електроинсталация разчита на цялостна система от защитни мерки.
Не трябва да се приема, че наличието на ДТЗ компенсира липса или проблем със защитния проводник.
Също така наличието на заземяване не означава, че дефектнотоковата защита е излишна.

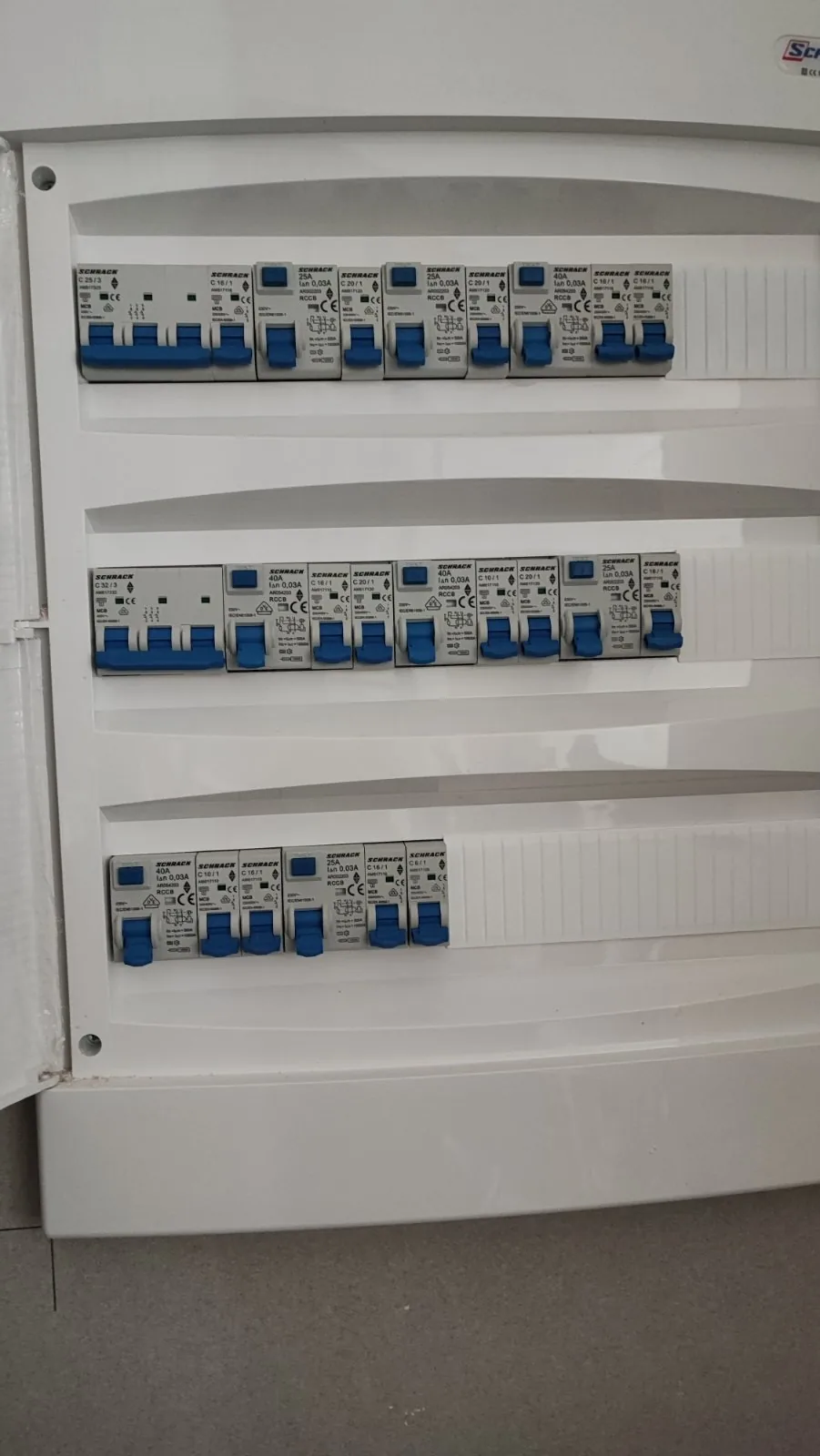

7. Как изглежда ДТЗ в електрическото табло
Дефектнотоковата защита обикновено е монтирана в електрическото табло.
Често има бутон, означен като:
TEST
T
или подобно означение.
Този бутон е предназначен за проверка на механизма на защитата.
Важно е обаче да се следват указанията на производителя и да не се правят експерименти с електрическото табло.
Ако имате съмнение дали защитата работи правилно, проверката трябва да бъде извършена от квалифициран електротехник.
8. Защо TEST бутонът е важен
ДТЗ е защитно устройство и като всяко устройство трябва да бъде проверявано.
TEST бутонът симулира определено състояние, при което защитата трябва да изключи.
Ако устройството не реагира, това е сигнал, че трябва да бъде проверено.
Самият тест обаче не замества професионално измерване на електрическата инсталация.
9. Какво означава чувствителността на ДТЗ
На различните устройства могат да бъдат посочени стойности като 30 mA или други стойности според приложението.
Те показват приблизително при каква разлика в тока трябва да реагира защитата.
Изборът не трябва да се прави произволно.
Правилният тип и параметри зависят от:
- предназначението на линията;
- вида на консуматорите;
- електрическата система;
- проекта;
- приложимите изисквания.
Затова изборът на ДТЗ трябва да бъде направен като част от цялостния проект на електроинсталацията.
10. Една ДТЗ за цялото жилище или няколко?
Технически могат да се срещнат различни решения.
При по-съвременни инсталации често се търси по-добро разделяне на отделните линии или групи.
Причината е практична.
Ако цялото жилище е защитено само от едно устройство и възникне проблем в една зона, може да бъде прекъснато захранването на много повече консуматори от необходимото.
При добре разделена инсталация локализирането на проблема обикновено е по-лесно.
Точното решение зависи от проекта.
11. Какво е диференциален автомат
Съществуват и комбинирани защитни устройства, които съчетават функции на автоматичен прекъсвач и дефектнотокова защита.
Често ще ги срещнете като диференциални автомати или RCBO.
Те могат едновременно да осигуряват защита от:
- претоварване;
- късо съединение;
- дефектен ток.
Това може да бъде много практично решение за отделни линии.
12. Защо ДТЗ понякога изключва
Ако защитата започне да изключва, не е добра идея просто да се приема, че „автоматът е развален“.
Причината може да бъде:
- повреден уред;
- влага;
- повредена изолация;
- проблем в кабел;
- неправилно свързване;
- натрупване на утечки от няколко устройства;
- проблем в самата защита.
Повтарящото се изключване е сигнал, че трябва да се намери причината.
13. Не блокирайте и не заобикаляйте защитата
Ако ДТЗ изключва често, най-лошото решение е да бъде премахната, заобиколена или заменена без да се установи причината.
Защитата може да реагира точно защото има реален проблем.
Правилният подход е да се извърши диагностика.
14. Старите електроинсталации често нямат такава защита
В много по-стари жилища електрическите табла са изградени по различни стандарти и може да липсва съвременна дефектнотокова защита.
При основен ремонт или подмяна на електроинсталацията е разумно цялата система за защита да бъде прегледана.
Не е достатъчно просто да бъде добавено едно устройство към стара инсталация без да се провери останалата част.
Трябва да се вземат предвид:
- кабелите;
- защитните проводници;
- таблото;
- разделението на линиите;
- електрическите товари;
- състоянието на системата.
15. ДТЗ не решава всички електрически проблеми
Дефектнотоковата защита е много важна, но не е универсално решение.
Тя не заменя:
- автоматичните прекъсвачи;
- правилното оразмеряване на кабелите;
- заземяването;
- качествените връзки;
- правилния монтаж;
- редовната проверка на инсталацията.
Истинската безопасност идва от правилно проектирана и изпълнена цялостна система.
16. При ново строителство защитите трябва да се планират предварително
При нова електроинсталация е най-добре защитите да бъдат определени заедно с електрическите линии и консуматорите.
Така може правилно да се реши:
- кои линии каква защита имат;
- как ще бъдат разделени;
- кои мощни консуматори имат отделни линии;
- как ще бъде организирано таблото;
- какъв резерв ще бъде оставен за бъдещето.
Това е много по-добър подход от добавяне на защити след приключване на ремонта.
17. Кога да повикате електротехник
Професионална проверка е разумна, ако:
- ДТЗ изключва без очевидна причина;
- TEST бутонът не задейства устройството;
- таблото е много старо;
- не знаете дали имате дефектнотокова защита;
- правите основен ремонт;
- добавяте нови мощни консуматори;
- има съмнение за проблем със заземяването;
- усещате ток по корпус на електроуред.
При последния случай уредът не трябва да продължава да се използва, докато проблемът не бъде установен.
Малко устройство с много важна задача
Дефектнотоковата защита не е нещо, което забелязваме ежедневно.
В идеалния случай тя просто стои в таблото и никога не ни създава проблеми.
Но когато възникне опасна утечка, тя може да бъде една от най-важните защити в електрическата система.
Затова при изграждане или обновяване на електроинсталация не трябва да се мисли само за контакти, ключове и осветление.
Защитата в таблото е също толкова важна.
Classic EL може да помогне с проверка, изграждане и обновяване на електрически табла и защити като част от цялостна електроинсталация.
Classic EL – безопасната електроинсталация започва от правилната защита.
